Di dalam Lab Sealock: Penguji Kesan Ayunan Bagasi (XE-I09BA)

Hampir setiap kegagalan beg bencana yang pernah didengari pembeli bermula di tempat yang sama: titik di mana tali, pemegang atau cincin D bertemu dengan panel badan. Kain jarang koyak di tengah. Zip jarang membelah rantai. Apa yang gagal ialah sauh — beberapa sentimeter persegi tampalan dikimpal, bar-tack atau gelung anyaman yang perlu memindahkan keseluruhan berat beg yang dimuatkan ke dalam dinding yang fleksibel, beribu kali ganda, pada beban yang tidak pernah stabil dan tidak pernah dapat diramalkan. Itulah sebabnya ujian tarikan statik, walau bagaimanapun mengagumkan bilangan yang dihasilkannya, adalah peramal yang lemah bagi pulangan medan. Sendi yang bertahan dengan tarikan 80 kg tunggal masih boleh gagal pada 400 kitaran hentakan dinamik 8 kg, kerana keletihan dan kekuatan puncak adalah fizik yang berbeza.

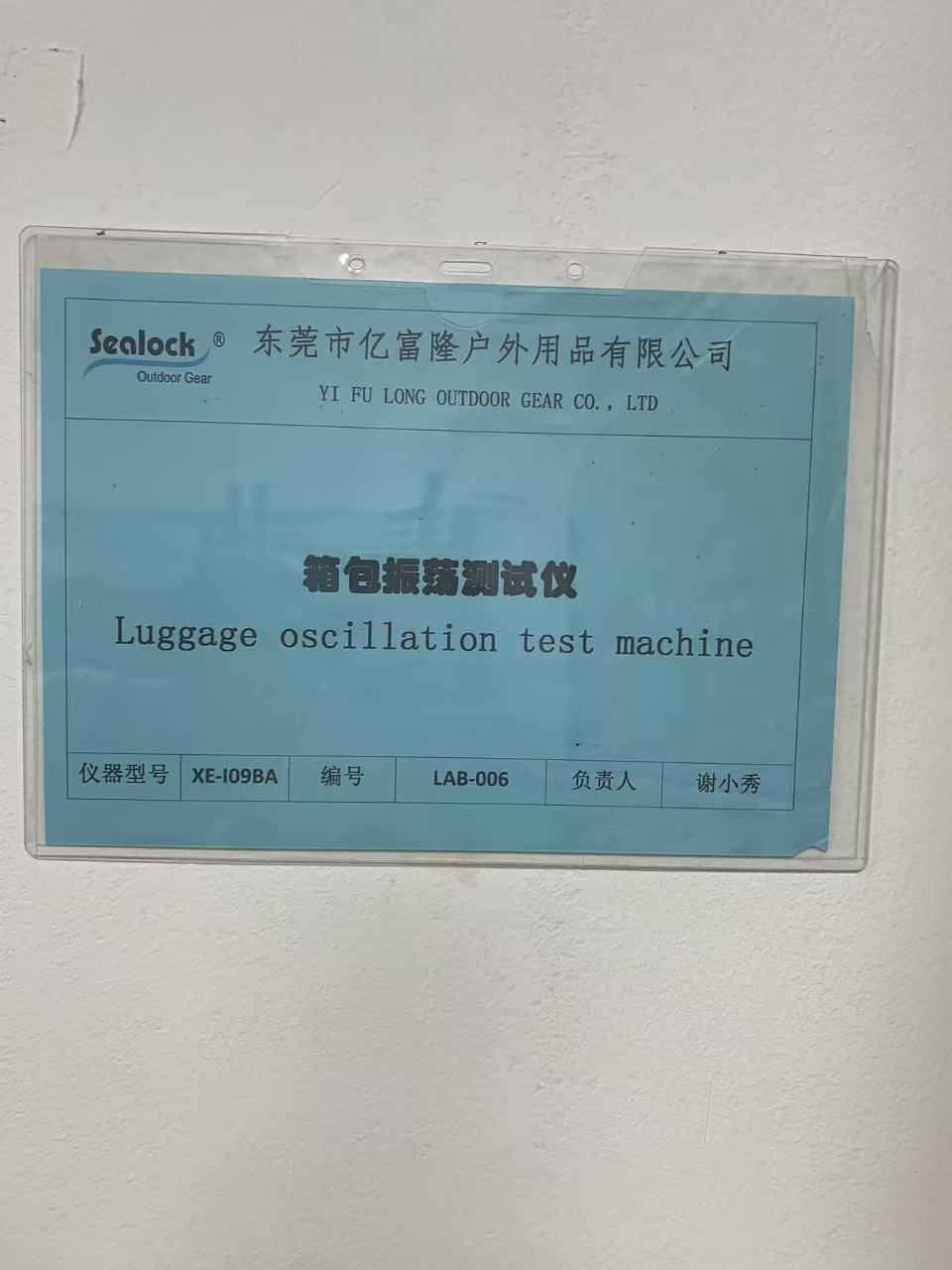

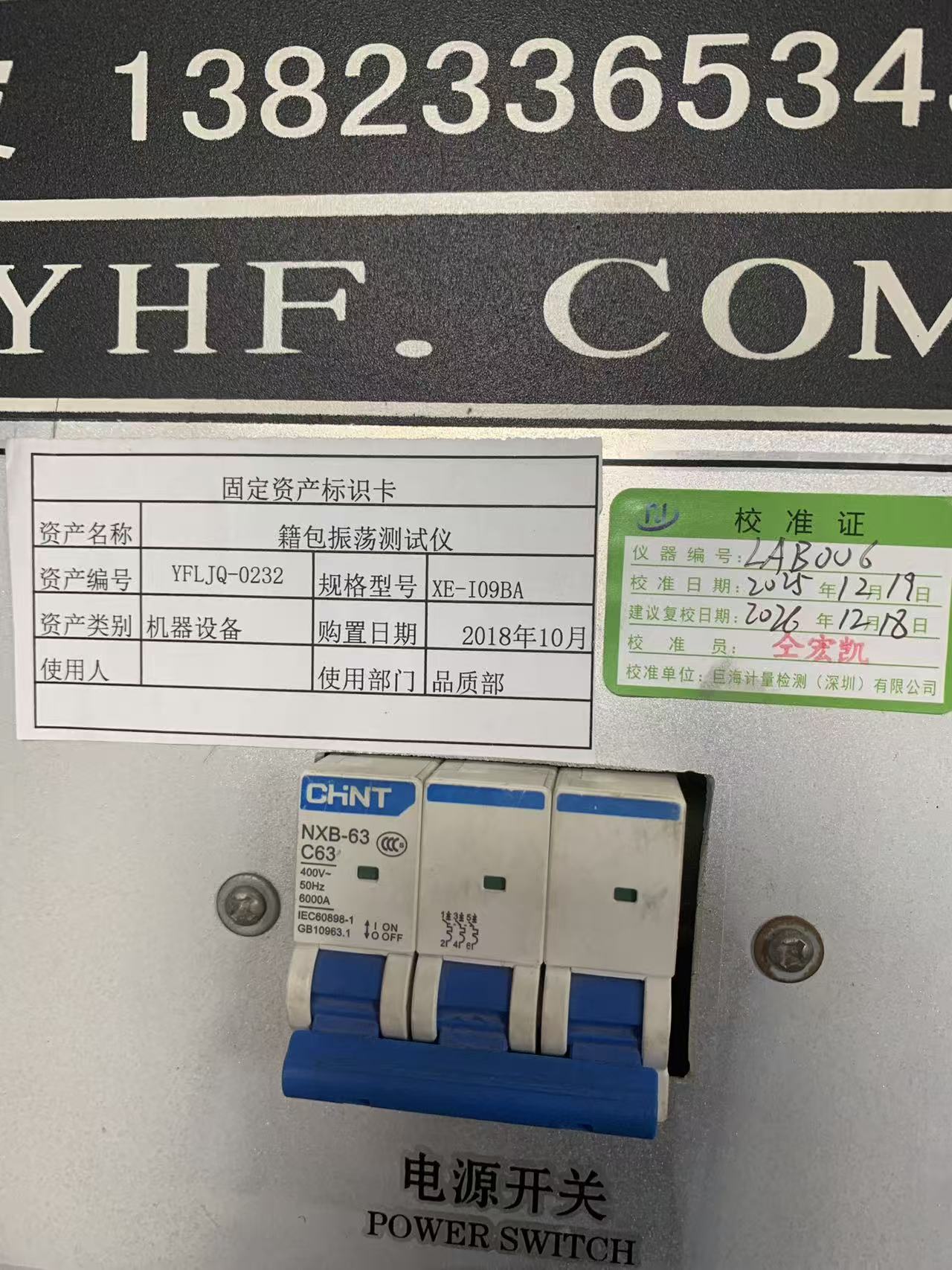

Mesin yang memisahkan kedua-dua dunia itu dalam makmal kami ialah penguji impak ayunan bagasi — aset YFLJQ-0232, model XE-I09BA, nombor instrumen LAB-006, dalam perkhidmatan di jabatan kualiti kami sejak Oktober 2018 dan terakhir ditentukur secara luaran pada 19 Disember 2025, dengan penentukuran semula ditetapkan pada 18 Disember, beroperasi secara dalaman pada 2026. YFL-WI-PZ-03, semakan A/0, bertarikh 28 Disember 2023. Artikel ini membincangkan perkara yang sebenarnya dilakukan oleh mesin, mengapa ujian itu lebih penting untuk beg kalis air dikimpal frekuensi tinggi berbanding bagasi yang dijahit secara konvensional, dan perkara yang harus diminta oleh pengurus penyumberan apabila mereka melihat "kesan ayunan diuji" pada helaian spesifikasi pembekal.

Apakah maksud "kesan ayunan" sebenarnya

Ujian ini adalah mudah untuk diterangkan dan agak sukar untuk dilakukan dengan baik. Beg dimuatkan pada berat yang ditentukan, kemudian digantung dari mesin oleh apa-apa komponen yang sedang diperiksa - pemegang atas tunggal, sepasang tali bahu, gelung angkut, pemegang troli yang dilanjutkan sepenuhnya. Kepala impak mengangkat beg yang dimuatkan melalui pukulan yang ditentukan, kemudian melepaskannya. Graviti melakukan yang lain. Beg itu jatuh, dan pemasangan spring yang dilembapkan di bahagian atas kepala menyerap dan kemudian mengembalikan tenaga kejatuhan, jadi spesimen bukan sahaja dijatuhkan sekali tetapi didorong ke dalam ayunan naik-turun yang berterusan. Setiap kitaran menghantar gelombang kejutan ke bawah tali dan ke titik penambat, kemudian memunggahnya sepenuhnya. Muatkan, hentakan, bongkar, ulangi.

Piawaian kaedah industri ringan China yang memformalkan ini, QB/T 2922-2018Sarung dan beg — Kaedah ujian untuk kesan gegaran, menerangkan prinsip sebagai memuatkan beg dengan berat yang ditentukan, mengangkatnya dengan pemegang, tali bahu atau pemegang troli yang dilanjutkan sepenuhnya melalui pukulan yang ditetapkan, membiarkannya jatuh bebas di bawah graviti, dan menggunakan spring untuk menyerap dan melepaskan tenaga hentaman supaya beg mengalami hentaman dan ayunan berulang — dengan itu menguji daya tahan hentaman gegaran, pemegang troli dan badan pemegang troli. Radas ditentukan dengan ketat: jisim gabungan cawan sedutan bawah, blok redaman atas, rod hentaman dan lekapan standard ialah 8.1 ± 0.2 kg, lejang satu arah ialah 150 ± 5 mm, dan pemasangan peredam hingar pada cawan sedutan atas memberikan daya spring 110 ± 10 N apabila dimampatkan. Sistem kawalan mesti membenarkan kadar hentaman dilaraskan, membenarkan bilangan kitaran ditetapkan dan direkodkan, dan mesti menghentikan mesin secara automatik jika spesimen jatuh semasa ujian.

Klausa terakhir itu lebih penting daripada yang kelihatan. Hentian automatik pada penurunan spesimen bukanlah ciri kemudahan — ia adalah perkara yang menjadikan kitaran mengira titik data yang sah. Jika tali terkoyak pada kitaran 612 dan mesin terus memalu lekapan kosong sehingga mencapai pratetap 1,500, laporan itu tidak menyatakan apa-apa yang berguna. Kerana mesin berhenti pada saat pemisahan, bacaan kaunterialahhayat keletihan sendi itu.

Mesin di lantai kami

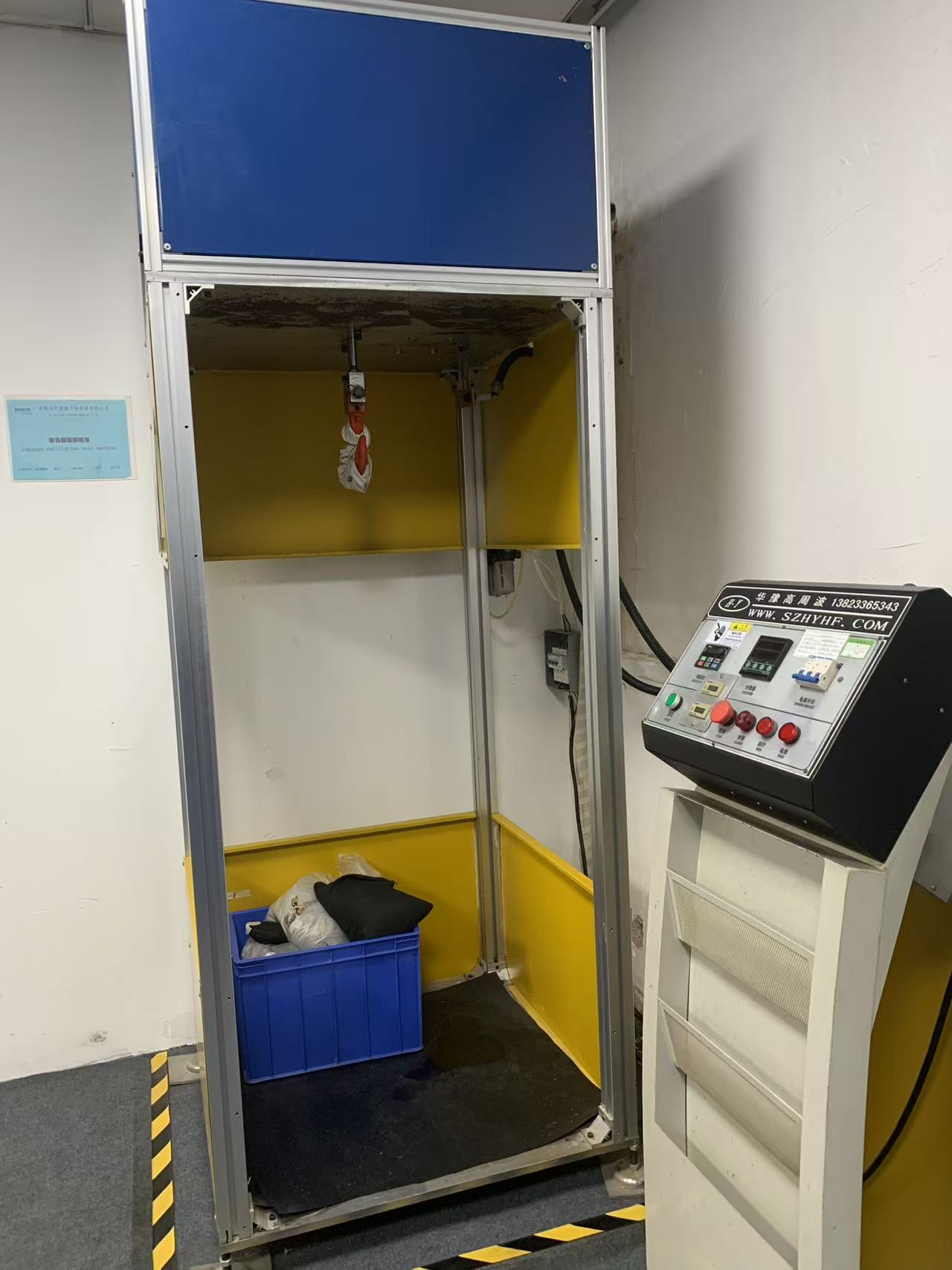

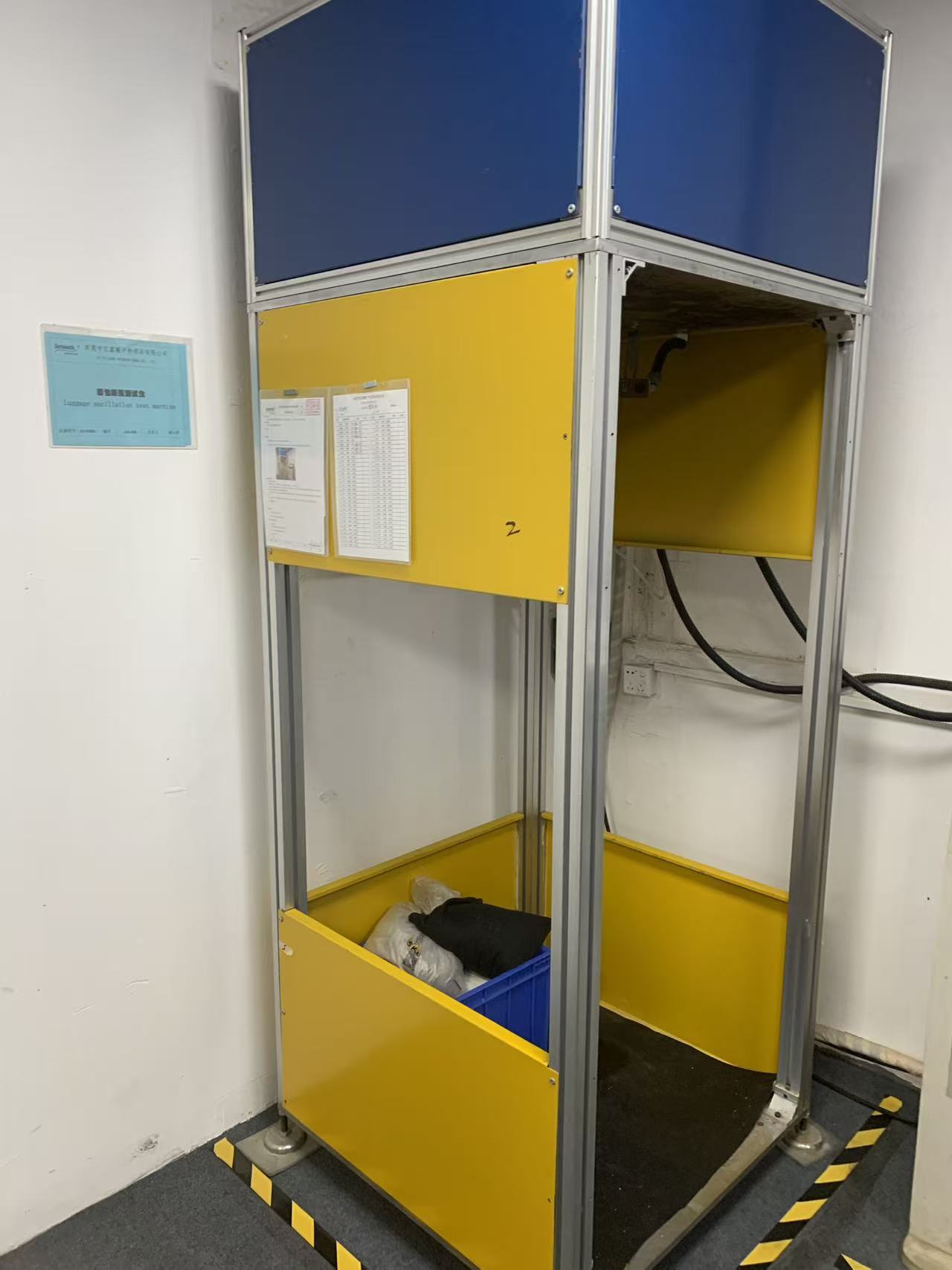

Unit kami dibina oleh pembuat peralatan frekuensi tinggi Shenzhen dan sengaja tidak menarik perhatian. Ruang ujian ialah bingkai aluminium tersemperit dengan panel isian kuning dan biru, terbuka pada bahagian operasi, berlantaikan dengan tikar getah berat untuk membunuh lantunan. Kepala hentaman tergantung dari anggota silang atas; di bawahnya terletak spesimen dan, di dalam peti di pangkalan, beg pasir yang ditentukur yang kami gunakan untuk membawa beg ke beban ujian yang dinilainya. Pintu berengsel menutup bahagian kerja sebelum larian bermula, yang merupakan satu-satunya perkara yang berdiri di antara pengendali dan beg 20 kg bergerak dengan laju.

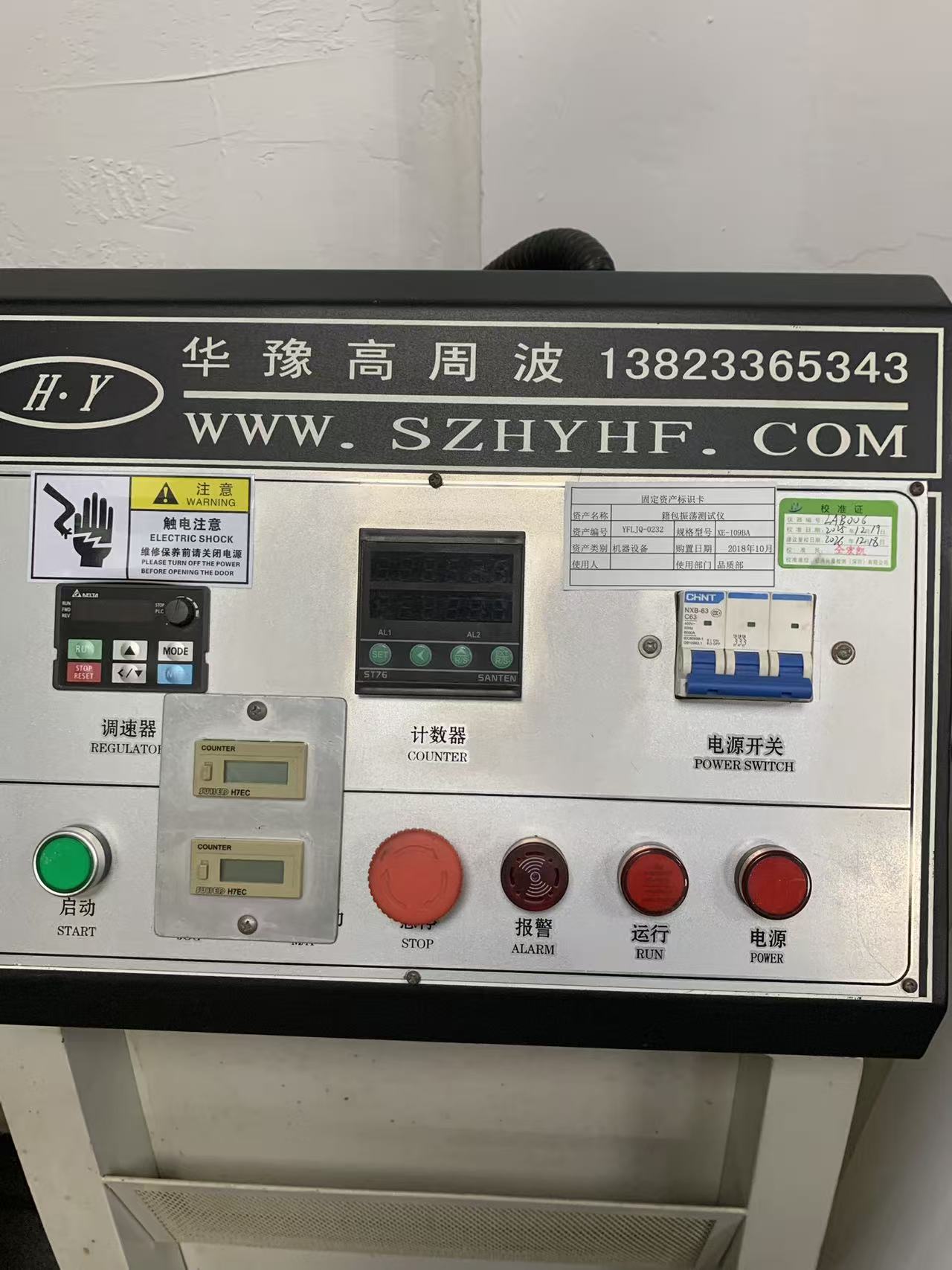

Alas kawalan terletak di luar sangkar. Susun aturnya memberitahu anda dengan tepat cara ujian dijalankan: pemacu frekuensi pembolehubah Delta di sebelah kiri bertindak sebagai pengawal selia kelajuan, kaunter digital SANTEN ST76 dengan dua saluran penggera terletak di tengah, dua kaunter elektromekanikal FUJI H7EC merekodkan kitaran terkumpul secara bebas daripada yang boleh diprogramkan, dan tiga kutub CHNT NXB-63 C603 pemutus 50 Hz. 6,000 A kapasiti pecah mengendalikan kuasa masuk. Di bawahnya ialah butang mula, hentian kecemasan kepala cendawan yang besar, dan penunjuk penggera, larian dan kuasa.

Kaunter pendua ada atas sebab tertentu. Kaunter boleh atur cara adalah apa yang menghentikan mesin pada kitaran sasaran; pembilang mekanikal mengumpul kitaran seumur hidup pada mesin dan memberikan semakan silang jika ada yang mempersoalkan sama ada larian telah ditetapkan semula ujian tengah. Apabila juruaudit pihak ketiga pelanggan bertanya bagaimana kami tahu bahawa laporan menggambarkan perjalanan yang lengkap, inilah jawapan yang kami tunjuk.

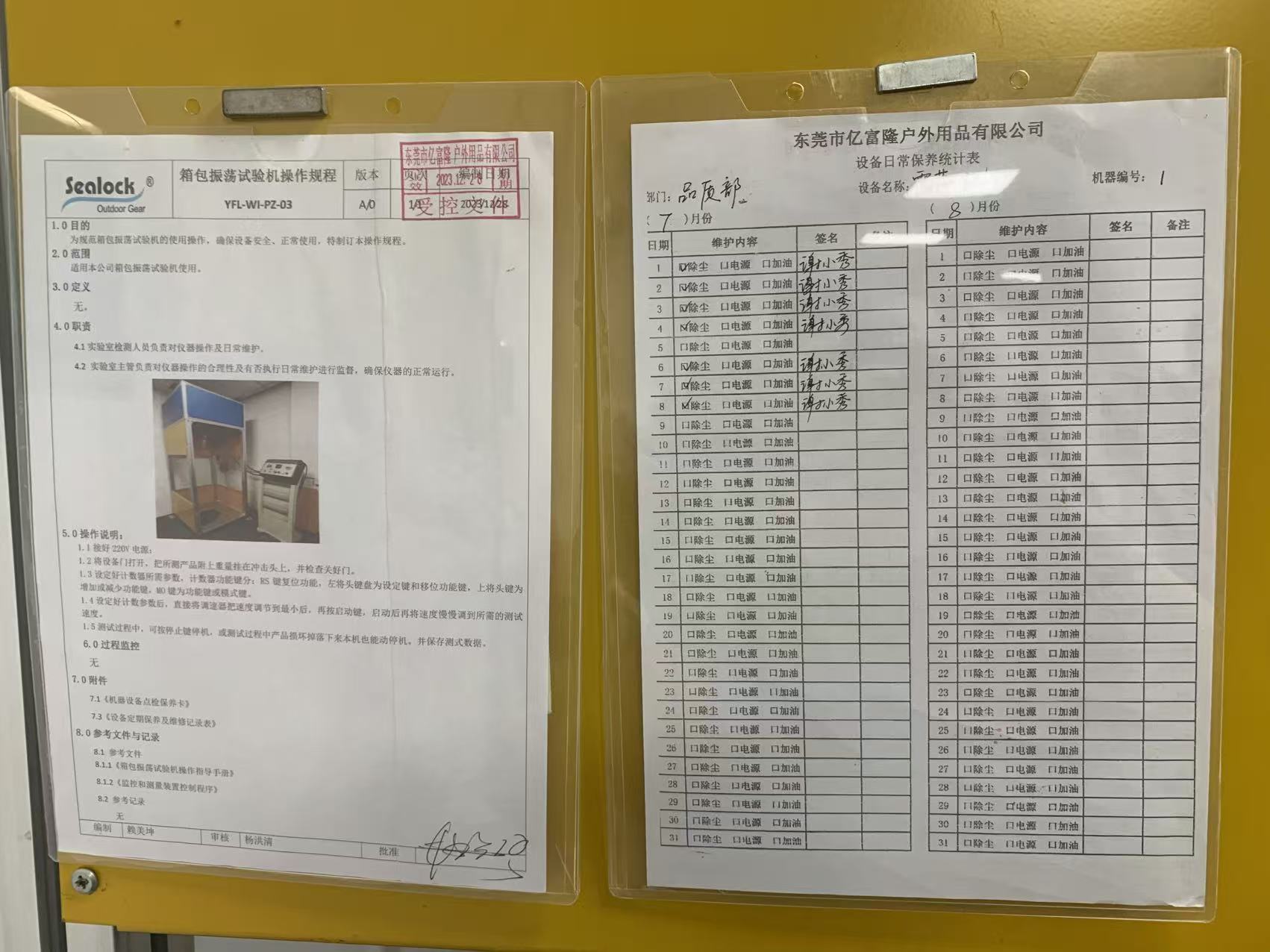

Cara kami menjalankannya: SOP YFL-WI-PZ-03

Prosedur terkawal yang disiarkan pada mesin adalah pendek, dan setiap klausa di dalamnya wujud kerana seseorang pernah tersilap.

Operator menyambungkan bekalan 220 V, membuka pintu ruang, menggantung spesimen — sudah dimuatkan pada berat terkadarnya — pada kepala impak menggunakan lekapan yang sesuai, dan mengesahkan pintu ditutup dengan betul sebelum apa-apa bergerak. Kaunter kemudiannya diprogramkan: kekunci set semula mengosongkan larian sebelumnya, kekunci anjakan dan kenaikan menetapkan kiraan kitaran sasaran, dan kekunci mod memilih fungsi pengiraan. Hanya selepas sasaran ditetapkan, pengendali menurunkan pengatur kelajuan ke tahap minimum, tekan mula, dan kemudian perlahan-lahan meningkatkan kelajuan ke kadar ujian yang diperlukan. Bermula pada kelajuan adalah dilarang, kerana strok pertama yang tiba-tiba mengenakan kejutan yang tidak pernah disangkakan oleh piawaian dan boleh menghasilkan kegagalan awal palsu pada lekapan dan bukannya pada sendi yang sedang diuji.

Semasa larian, pengendali boleh menghentikan mesin dengan kekunci henti pada bila-bila masa. Jika spesimen pecah dan jatuh, mesin akan berhenti sendiri. Data ujian kemudian direkodkan. SOP menyerahkan operasi dan penyelenggaraan rutin kepada pemeriksa makmal dan penyeliaan kedua-duanya kepada penyelia makmal, dan ia disokong oleh log penyelenggaraan harian — penyingkiran habuk, pemeriksaan kuasa, pelinciran — yang ditandatangani hari demi hari.

Muatan dan kiraan kitaran: apakah nombor yang sepatutnya

Piawaian kaedah mentakrifkan cara menggoncang beg; standard produk mentakrifkan betapa sukarnya dan untuk berapa lama. Untuk beg dibawa iaitu QB/T 1333-2018Beg tangan dan beg tangan, yang menetapkan beban ujian mengikut isipadu badan beg dan bukannya, seperti yang dilakukan oleh edisi 2010 terdahulu, mengikut spesifikasi produk, dan yang menilai hanya tali bahu di mana pemegang tunggal dan tali bahu berkongsi kawasan jahitan bertindih. Ujian komersil biasa berjalan hingga 400 kitaran pada dua tali bahu di bawah beban yang ditetapkan 6 kg, dengan pemegang dinilai pada beban dan kombinasi kitaran mereka sendiri.

Empat ratus kitaran adalah lantai, bukan siling, dan ia ditentukur kepada beg tangan kehidupan harian dan bukannya sandang kering 60 liter yang akan dibuang ke dek bot selama sedekad. Keperluan pembawa beban dalaman kami ialah 1,500 kitaran dan ke atas, dan untuk ekspedisi dan program marin kami menjalankan kiraan yang jauh lebih tinggi pada beban yang ditetapkan daripada kapasiti undian beg dan bukannya daripada jadual volum standard. Apabila protokol pelanggan sendiri menentukan kombinasi yang berbeza — beban yang lebih berat pada kitaran yang lebih sedikit untuk mensimulasikan pengendalian bagasi, atau muatan yang lebih ringan pada kiraan yang lebih tinggi untuk mensimulasikan perjalanan ulang-alik — mesin hanya mengambil nombor tersebut. Kelajuan, beban dan sasaran kitaran semuanya ditetapkan oleh pengendali, yang merupakan titik utama untuk mempunyai instrumen dalaman dan bukannya membeli slot ujian secara luaran.

Mengapa ujian ini berbeza untuk beg kalis air yang dikimpal

Di sinilah kilang gear kalis air menyimpang daripada kilang bagasi konvensional. Pada beg yang dijahit, sauh tali bahu ialah gelung anyaman yang terperangkap dalam jahitan dan diperkukuh dengan paku bar. Mod kegagalan ialah lelasan benang dan tercabut jahitan progresif, dan ia mengumumkan dirinya sendiri: jahitan dilonggarkan, gelung senget, pembeli menyedari sebelum dilepaskan.

Pada beg dikimpal frekuensi tinggi, tiada jahitan pada sauh sama sekali, atau jahitan adalah hiasan dan laluan beban sebenar berjalan melalui tampalan dikimpal yang diikat pada muka TPU atau PVC pada panel badan. Sendi itu gagal oleh pengelupasan, bukan oleh lelasan, dan kegagalan pengelupasan adalah senyap dan tiba-tiba. Kimpalan yang telah berjalan sedikit sejuk - tempat tinggal yang tidak mencukupi, permukaan yang tercemar, dadu yang telah hanyut daripada selari dengan pecahan milimeter - akan lulus ujian tarikan statik dengan selesa dan kemudian dinyahlamina pada tepi tampalan di suatu tempat antara kitaran 300 dan kitaran 900, kerana setiap kitaran ayunan terhasil pada tepi hadapan ikatan yang sama.

Ini adalah kegagalan yang menjana ulasan yang dikenali oleh setiap pengurus kategori: beg yang baik untuk semusim dan kemudian "talinya baru sahaja terlepas dari beg" dengan garis tampalan yang bersih dan tidak tergores tertinggal. Ia juga, yang penting, akalis airkegagalan dan bukan sahaja kegagalan kekuatan, kerana tampalan yang dikupas sebahagiannya membuka laluan kebocoran melalui bahan muka lama sebelum ia terpisah sepenuhnya. Beg boleh mula membiarkan air masuk pada sauh bahu sambil masih membawa bebannya dengan sempurna.

Itulah sebabnya penguji ayunan danpenguji tegangan dan kulit berkomputerdibaca bersama dan bukannya secara berasingan. Ujian pengelupasan memberi kami kekuatan ikatan statik jahitan yang dikimpal dalam kilogram terhadap jadual bahan dalaman kami; ujian ayunan memberitahu kita sama ada ikatan itu bertahan dinamik, berulang, pemuatan satu tepi dalam geometri yang sebenarnya akan dilihat dalam perkhidmatan. Kimpalan boleh menjadi kuat dan masih lemah-letih jika geometri tampalan menumpukan pengelupasan pada satu sudut. Hanya ujian kedua yang menemuinya.

Apa yang kita lihat apabila larian tamat

Kiraan kitaran yang lengkap ialah syarat lulus, bukan keputusan lulus. Apabila kaunter berhenti, spesimen turun dan diperiksa berdasarkan senarai semak bertulis: tiada pengasingan atau pemisahan sebahagian pemegang, tali atau tampalan sauh; tiada delaminasi atau pengangkatan di tepi mana-mana tetulang yang dikimpal; tiada patah, ubah bentuk atau keretakan gesper, gelangsar, gelang D atau triglides; tiada patah benang pada mana-mana jahitan pengukuhan; tiada herotan panel badan di sekeliling titik beban; dan, untuk beg dengan sistem troli, pemegang yang masih memanjang dan menarik balik dengan lancar dan mengunci secara positif.

Sebarang kekurangan perpisahan masih akan direkodkan. Tepi tampalan yang telah terangkat sebanyak dua milimeter pada 1,500 kitaran ialah beg yang berlalu dan proses yang gagal, dan ia kembali kepada kejuruteraan sebagai isu parameter kimpalan dan bukannya ditandatangani. Di mana ujian itu merosakkan atau spesimen ditanda, sampel dikuarantin dan tidak memasuki semula stok yang boleh dijual.

Di mana ia berada dalam rantaian QC yang lebih luas

Tiada instrumen tunggal yang mengesahkan beg. Penguji ayunan meliputi daya tahan beban dinamik pada titik penambat, dan ia diserahkan ke setiap arah:penguji hayat salingan zipmengambil penutupan melalui 3,000 kitaran di bawah beban sisi dan membujur yang bersesuaian dengan saiz; yangpenguji lelasandanpenguji kubu warna menggosokmenangani ketahanan permukaan dan pemindahan kemasan; yangkebuk suhu dan kelembapan yang boleh diprogramkanmenua bahan yang ditetapkan melalui kitaran panas-lembap dan sub-sifar sebelum sifat mekanikal diperiksa semula. Kemudian keseluruhan pemasangan pergi ke ujian rendaman air penuh selama dua jam atau lebih untuk produk tenggelam, atau ujian hujan lebat dan pancutan air untuk produk yang dinilai tahan hujan dan bukannya rendaman.

Menjalankan ujian ayunanselepaspenuaan iklim adalah salah satu urutan yang lebih mendedahkan yang tersedia kepada pembeli, dan ia patut dinyatakan dengan jelas. Sambungan berbantu pelekat dan beberapa gred filem TPU kehilangan kekuatan kulit yang bermakna selepas tujuh puluh dua jam pendedahan panas-lembap. Sauh tali yang bertahan 1,500 kitaran baharu dan 600 kitaran selepas penuaan memberitahu anda sesuatu yang tidak akan dilakukan oleh ujian suhu bilik.

Apa yang pembeli harus minta

"Ayunan diuji" pada helaian spesifikasi tidak bermakna tanpa empat nombor di belakangnya: beban dalam kilogram, kiraan kitaran, komponen yang diuji dan kriteria penerimaan. Minta keempat-empatnya. Tanya sama ada kiraan telah dicapai atau sama ada mesin dihentikan secara automatik lebih awal. Tanya sama ada beg itu diuji baharu atau selepas penyaman alam sekitar. Dan untuk produk yang dikimpal secara khusus, tanya sama ada pemeriksaan pasca ujian termasuk angkat tepi pada tampalan tetulang yang dikimpal, kerana pembekal yang hanya memeriksa untuk pengasingan akan melaporkan pas pada beg yang sudah mula mengelupas.

Untuk program OEM dan ODM, kami menetapkan parameter ini secara bersama pada peringkat pembangunan, menjalankannya pada artikel pertama sebelum perkakas dibekukan, dan mengulanginya semasa pengeluaran. Apabila protokol jenama sendiri atau laporan makmal pihak ketiga diperlukan, data dalaman menjadi pra-skrin: kami lebih suka mencari masalah pada kitaran 700 di tingkat kami sendiri daripada dalam laporan SGS atau QIMA tiga minggu sebelum penghantaran.

Soalan lazim

Adakah ujian kesan ayunan sama seperti ujian jatuh?

Tidak. Ujian jatuh menilai apa yang berlaku kepada beg dan kandungannya dalam satu hentaman yang tidak terkawal terhadap permukaan keras. Ujian impak ayunan menilai keletihan pada titik pembawa di bawah ratusan atau ribuan kitaran beban dan pelepasan terkawal. Mereka mendapati kegagalan yang berbeza, dan beg boleh melepasi satu dengan selesa manakala gagal yang lain.

Bolehkah mesin ini menguji penyejuk lembut atau beg kering serta beg galas?

ya. Apa-apa sahaja dengan titik pembawa yang ditetapkan boleh digantung dari lekapan — pemegang tunggal pada beg kering, tali bahu dua pada beg galas yang lebih sejuk, pemegang pemegang atas pada sandang. Produk bermuka lembut berlapik pada kawasan sentuhan lekapan supaya pengapit tidak melecetkan tali dan mencipta kegagalan palsu pada cengkaman dan bukannya pada sambungan.

Apakah beban yang perlu digunakan jika beg tidak mempunyai kapasiti yang diterbitkan?

Piawaian produk memperolehnya daripada isipadu badan beg. Dalam amalan, untuk peralatan luar, kami lebih suka menguji pada kapasiti undian yang sebenarnya akan dicetak oleh jenama pada pembungkusannya sendiri, ditambah dengan margin, kerana itu adalah nombor yang pengguna akan anggap sebagai kebenaran.

Adakah keputusan lulus menjamin beg tidak akan gagal dalam padang?

Ia menjamin bahawa reka bentuk dan proses, seperti yang dicontohkan, mengosongkan ambang keletihan yang ditentukan. Ketahanan medan juga bergantung pada ketekalan pengeluaran, itulah sebabnya ujian ayunan dijalankan pada sampel pengeluaran dan bukannya hanya pada sampel emas, dan mengapa parameter kimpalan dalam proses dipantau secara bebas.

Adakah peralatan ditentukur?

Secara luaran, oleh rumah penentukuran bertauliah, dengan sijil dilekatkan pada mesin. Sijil semasa bertarikh dari 19 Disember 2025 dan penentukuran semula jatuh tempo pada 18 Disember 2026. Status penentukuran adalah sebahagian daripada setiap audit dalaman dan tersedia untuk pelanggan yang melawat atas permintaan.

Seterusnya dalam siri ini

Instrumen seterusnya yang akan kami buka ialah kabinet pemadanan warna sumber cahaya standard — kotak kecil dan sederhana yang menyelesaikan lebih banyak pertikaian pelanggan berbanding peralatan lain dalam bangunan, kerana warna ialah satu atribut yang diperiksa oleh setiap pembeli secara peribadi dan hampir semua orang memeriksa di bawah cahaya yang salah.
