1. Apakah Kimpalan RF?

Kimpalan RF—juga dirujuk sebagai kimpalan Frekuensi Tinggi (HF) atau kimpalan dielektrik—adalah proses pembuatan yang mengikat bahan termoplastik menggunakan tenaga elektromagnet dan bukannya haba luaran, pelekat atau pengancing mekanikal. Kedua-dua istilah boleh ditukar ganti dalam amalan perindustrian; fizik asas adalah sama.

Ciri yang membezakan kimpalan RF ialah di mana haba berasal. Dalam pengedap haba konvensional, tenaga haba digunakan pada permukaan bahan dan dijalankan ke dalam. Dalam kimpalan RF, medan elektromagnet menembusi bahan dan menjana haba dari dalam, pada tahap molekul. Pemanasan dalaman ini menghasilkan ikatan yang, dalam kebanyakan kes, lebih kuat daripada fabrik asas pada kedua-dua sisi cantuman.

Teknologi ini telah digunakan dalam industri sejak tahun 1940-an, pada mulanya untuk aplikasi perubatan dan pembungkusan berasaskan PVC. Penggunaannya dalam pembuatan gear luaran premium dipercepatkan apabila TPU menggantikan PVC merentasi kategori produk di mana fleksibiliti, pematuhan alam sekitar dan prestasi jangka panjang penting. Hari ini, kimpalan RF ialah kaedah pembinaan standard untuk mana-mana produk kalis air yang perlu dipegang di bawah tekanan hidrostatik yang berterusan—bukan hanya rintangan percikan permukaan.

Aplikasi produk biasa termasuk:

• Beg kering tenggelam dan beg galas kalis air
• Penyejuk lembut kalis bocor dan pembawa berpenebat
• Struktur luar kembung
• Pembungkusan pengangkutan perubatan kalis air
• Kes peralatan ketenteraan dan taktikal

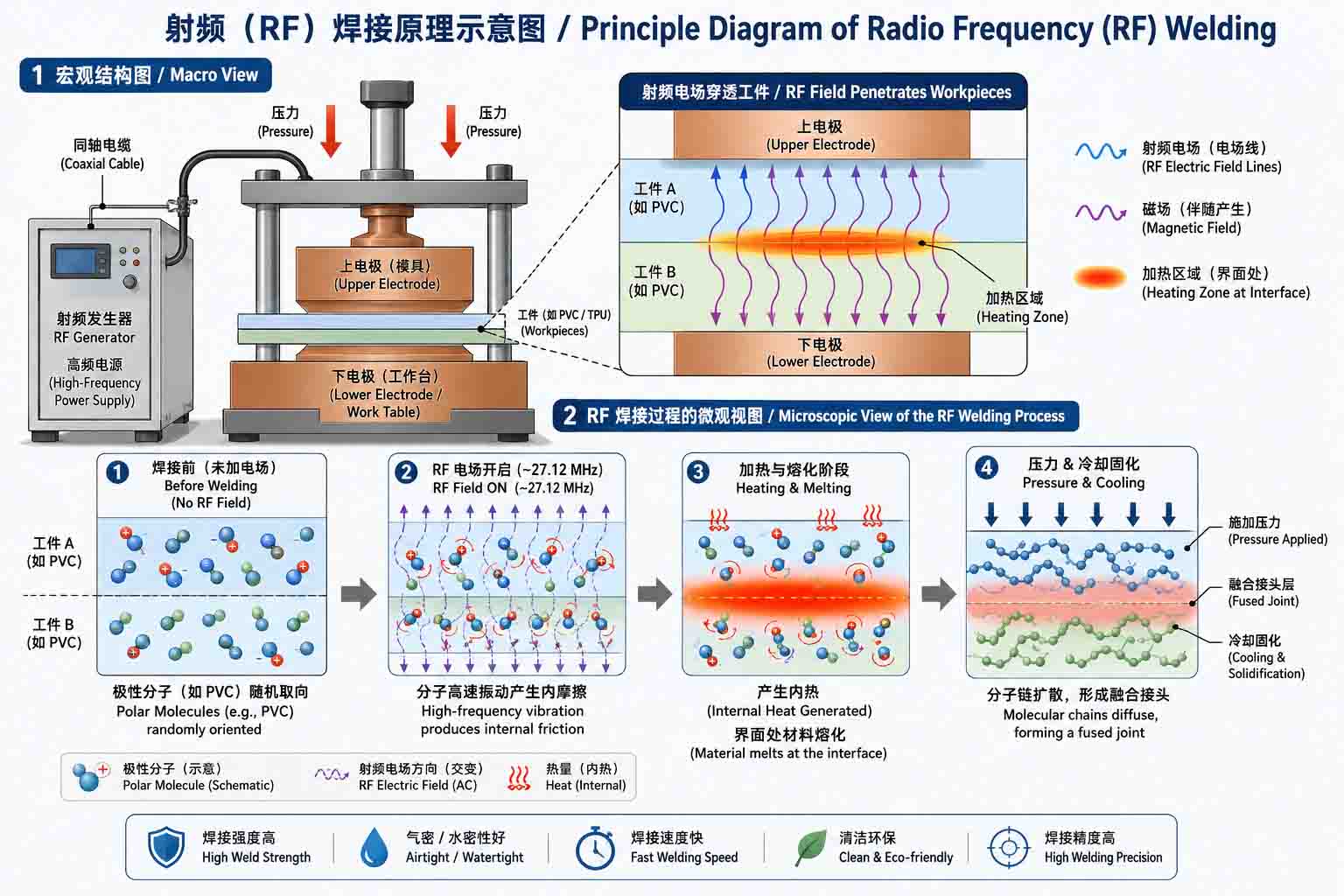

2. Bagaimana Kimpalan RF Berfungsi

Peralatan kimpalan RF beroperasi dengan menghantar arus ulang-alik frekuensi tinggi—biasanya antara 27 MHz dan 40 MHz, dengan 27.12 MHz merupakan frekuensi industri yang paling biasa—antara dua elektrod logam (dipanggil dies atau platens). Bahan yang hendak dikimpal diletakkan di antara acuan ini.

Apabila bahan termoplastik dengan struktur molekul kutub terdedah kepada medan elektromagnet berselang-seli dengan pantas, molekul mereka cuba untuk menjajarkan semula dengan setiap ayunan medan. Pada 27.12 MHz, ini bermakna kira-kira 27 juta percubaan penjajaran semula sesaat. Geseran yang dihasilkan oleh pergerakan molekul ini menghasilkan haba—bukan di permukaan, tetapi secara seragam sepanjang ketebalan bahan di zon kimpalan.

Pada masa yang sama, akhbar menggunakan tekanan pneumatik terkawal pada acuan, memampatkan lapisan bahan bersama-sama. Apabila suhu dalaman mencapai titik gabungan bahan, lapisan pada antara muka cair dan bercampur pada tahap molekul. Apabila tenaga RF dialihkan dan bahan menyejuk di bawah tekanan yang berterusan, kedua-dua lapisan telah menjadi satu bahan berterusan—tidak digam, tidak dijahit, tetapi bercantum.

Penjanaan haba dalaman ini mempunyai beberapa kelebihan praktikal berbanding kaedah haba guna permukaan:

• Ikatan terbentuk secara seragam merentasi seluruh zon kimpalan dan bukannya maju dari permukaan ke dalam
• Permukaan luar kurang berkemungkinan hangus atau berubah bentuk, kerana elektrod itu sendiri tidak perlu mencapai suhu gabungan
• Geometri die kompleks boleh menghasilkan corak kimpalan yang tepat dan boleh berulang termasuk lengkung, bucu dan cantuman berbilang lapisan
• Masa kitaran adalah singkat—biasanya 3 hingga 15 saat setiap kimpalan bergantung pada ketebalan bahan dan kawasan cetakan

3. Mengapa TPU Sangat Sesuai dengan Kimpalan RF

Tidak semua termoplastik bertindak balas sama terhadap kimpalan RF. Proses ini bergantung pada bahan yang mempunyai struktur molekul kutub—satu di mana cas elektrik diagihkan secara tidak sekata merentasi molekul. Molekul kutub bertindak balas kepada medan elektromagnet berselang-seli dengan cuba untuk mengorientasikan diri mereka sendiri; orientasi percubaan itulah yang menghasilkan haba.

TPU (Thermoplastic Polyurethane) mempunyai struktur kutub semula jadi disebabkan oleh kaitan uretana dalam tulang belakang molekulnya. Ini menjadikannya sangat responsif kepada tenaga RF dan agak mudah dikimpal secara konsisten merentasi julat ketebalan dan konfigurasi lamina.

Selain keserasian RF, TPU membawa beberapa sifat material yang menjadikannya substrat pilihan untuk gear luar kalis air premium:

Bahan boleh dikimpal RF lain termasuk fabrik bersalut PVC, EVA dan filem PU tertentu. PVC ialah pilihan warisan—ia dikimpal dengan mudah dan murah, tetapi membawa risiko pengawalseliaan berkaitan plasticizer dan menjadi rapuh pada suhu rendah. Untuk produk yang bertujuan untuk bertahan, atau untuk jenama dengan keperluan pematuhan alam sekitar, TPU ialah pilihan yang praktikal.

4. Kimpalan RF lwn Jahitan Tradisional: Apakah Maksud Perbezaan Sebenarnya dalam Penggunaan

Perbandingan antara jahitan dikimpal RF dan jahitan dijahit adalah mudah dari sudut kejuruteraan, tetapi ia patut menjadi tepat tentang tempat dan cara pembinaan yang dijahit gagal—kerana mod kegagalan selalunya perlahan dan tidak jelas sehingga tidak.

Mod kegagalan pita jahitan patut diberi perhatian khusus. Pita berfungsi dengan baik apabila baru dan dalam keadaan sederhana. Masalahnya ialah beg kalis air dan penyejuk tidak boleh hidup dalam keadaan sederhana—ia disumbat penuh dengan peralatan berat dan basah, dibengkokkan berulang kali semasa pengangkutan, ditinggalkan dalam kenderaan panas dan kadang-kadang duduk. Di bawah beban dunia sebenar ini, garis ikatan pita mula terangkat di tepi dan sudut. Delamin tidak kelihatan dari luar sehingga air sudah masuk.

Kimpalan RF menghapuskan laluan degradasi ini sepenuhnya. Tiada tepi pita untuk diangkat, tiada lubang jarum untuk berfungsi terbuka di bawah tekanan, dan tiada benang untuk melecet pada titik tegasan jahitan. Zon kimpalan sama ada memegang atau tidak—dan dalam kimpalan yang dilaksanakan dengan betul pada bahan yang serasi, ia bertahan dengan baik melepasi titik di mana fabrik di sekeliling akan gagal terlebih dahulu.

5. Proses Pengilangan Kimpalan RF, Langkah demi Langkah

Langkah 1 — Penyediaan Bahan

Panel berlamina TPU dipotong mengikut dimensi yang tepat menggunakan pemotongan CNC atau sistem pemotongan mati tersuai. Ketepatan panel pada peringkat ini secara langsung mempengaruhi penjajaran kimpalan hiliran; walaupun beberapa milimeter hanyutan dimensi akan menghasilkan zon kimpalan yang tidak sejajar. Permukaan bahan mestilah bebas daripada pencemaran—minyak daripada pengendalian, habuk daripada pemotongan, atau lembapan daripada penyimpanan semuanya boleh mengganggu pemindahan tenaga RF dan menghasilkan gabungan yang tidak lengkap.

Langkah 2 — Pemilihan Mati dan Persediaan Mesin

Die kimpalan ialah elektrod berbentuk yang menentukan geometri kimpalan. Konfigurasi produk yang berbeza memerlukan profil die yang berbeza-dada jahitan rata untuk cantuman panel, dadu berbentuk untuk penutup melengkung atau tampalan tetulang, dadu berbilang rongga untuk kimpalan berulang volum tinggi. Pemilihan die dipadankan dengan geometri kimpalan khusus yang diperlukan oleh produk. Parameter mesin—frekuensi, output kuasa, tekanan tekan dan masa kitaran—ditentukur kepada rumusan TPU khusus dan ketebalan bahan yang dikimpal. Parameter ini didokumenkan dalam SOP produk dan diulang secara konsisten merentas pengeluaran.

Langkah 3 — Kedudukan Bahan

Panel diselaraskan dalam acuan mengikut susun atur kimpalan. Kedudukan yang konsisten adalah penting untuk keseragaman lebar kimpalan; kebanyakan tetapan kimpalan RF profesional menggunakan panduan lekapan atau tanda pendaftaran untuk menghapuskan kebolehubahan kedudukan operator.

Langkah 4 — Pengaktifan Tenaga RF dan Ikatan Tekanan

Akhbar ditutup, menggunakan tekanan pneumatik pada timbunan bahan. Tenaga RF diaktifkan untuk tempoh kitaran yang ditentukur. Pemanasan molekul dalaman membawa bahan pada antara muka kimpalan kepada suhu gabungan manakala permukaan luar kekal di bawah titik ubah bentuknya. Tekanan dikekalkan sepanjang fasa ini.

Langkah 5 — Menyejukkan Di Bawah Tekanan

Tenaga RF dimatikan, tetapi tekanan tekan dikekalkan melalui fasa penyejukan. Ini adalah satu langkah yang sering menjadi pintasan dalam persekitaran pembuatan yang berkualiti rendah, dan ia penting: jika tekanan dilepaskan sebelum zon kimpalan menjadi pejal, bahan bercantum boleh berubah bentuk, menghasilkan ikatan yang lebih lemah dengan ketidakkonsistenan dimensi. Masa penyejukan yang betul ditentukan semasa fasa pembangunan parameter dan dianggap sebagai bahagian kitaran yang tidak boleh dirunding.

Langkah 6 - Potong dan Pemeriksaan

Bahan kilat di perimeter kimpalan dipangkas. Setiap kimpalan diperiksa secara visual untuk tanda terbakar, zon gabungan yang tidak lengkap, atau sisihan dimensi sebelum bahagian itu bergerak ke peringkat pemasangan seterusnya.

6. Kejuruteraan Jahitan: Pembolehubah Yang Menentukan Sama ada Kimpalan Bertahan

Kimpalan RF bukanlah proses di mana tetapan mesin yang konsisten menghasilkan hasil yang konsisten tanpa mengira faktor lain. Prestasi jahitan ditentukan oleh interaksi beberapa pembolehubah, yang setiap satunya perlu difahami dan dikawal.

Lebar Kimpalan

Zon kimpalan yang lebih luas mengagihkan tegasan ke atas kawasan yang lebih besar dan secara amnya menghasilkan rintangan pecah jahitan yang lebih tinggi. Untuk produk yang akan melihat tekanan hidrostatik yang berterusan atau beban dinamik—beg kering tenggelam, jahitan asas yang lebih sejuk, cantuman pundi kencing inflasi—lebar kimpalan minimum ialah item spesifikasi, bukan pertimbangan pengeluaran. Kimpalan sempit di sudut dan peralihan jejari adalah titik permulaan kegagalan biasa dan harus mendapat perhatian yang jelas semasa reka bentuk cetakan.

Ketekalan Kuasa RF

Output kuasa yang tidak stabil semasa kitaran kimpalan menghasilkan pemanasan dalaman yang tidak seragam. Penunjuk visual ialah tanda terbakar di zon berkuasa tinggi dan kawasan pucat, kurang bercantum di tempat lain. Kedua-duanya tidak boleh diterima dalam produk berkadar tekanan. Peralatan kimpalan RF profesional mengekalkan penghantaran kuasa yang konsisten sepanjang kitaran; pengesahan penentukuran berkala adalah sebahagian daripada penyelenggaraan peralatan yang bertanggungjawab.

Ketebalan Bahan dan Padanan Formulasi

Parameter kimpalan RF adalah khusus untuk ketebalan bahan dan perumusan TPU. Set parameter yang dioptimumkan untuk filem TPU 0.8mm akan menghasilkan gabungan yang tidak mencukupi jika digunakan pada fabrik berlamina 1.5mm, dan mungkin membakar bahan yang lebih nipis jika digunakan secara terbalik. Apabila spesifikasi bahan berubah antara larian produk—berat fabrik yang berbeza, berat salutan TPU yang berbeza—parameter perlu disahkan semula, bukan diandaikan untuk dipindahkan.

Punca Kegagalan Biasa

• Tenaga RF atau masa kitaran tidak mencukupi:Menghasilkan ikatan yang kelihatan lengkap pada permukaan tetapi gagal pada tekanan rendah kerana antara muka tidak pernah mencapai suhu gabungan penuh
• Pencemaran permukaan:Minyak, lembapan atau bahan zarah pada antara muka kimpalan mewujudkan lompang setempat yang tidak berlaku gabungan
• Tekanan tekan yang salah:Terlalu rendah membolehkan antara muka cair diasingkan sebelum menyejukkan; terlalu tinggi boleh memerah bahan keluar dari zon kimpalan, mengurangkan lebar ikatan yang berkesan
• Pelepasan tekanan pramatang semasa penyejukan:Menghasilkan herotan dimensi dan mengurangkan kekuatan ikatan pada tepi zon kimpalan
• Die pakai:Permukaan cetakan yang haus atau rosak menghasilkan pengagihan tekanan yang tidak konsisten, yang membawa kepada kualiti kimpalan yang berubah-ubah merentasi muka cetakan

7. Kimpalan RF dalam Pembuatan Penyejuk Lembut

Penyejuk lembut memberikan aplikasi yang sangat mencabar untuk kejuruteraan jahitan kerana ia menggabungkan keperluan hidrostatik (pelapik mesti menampung air tanpa bocor) dengan keperluan haba (sistem penebat tidak boleh terjejas oleh penyusupan lembapan) dan keperluan kebersihan (permukaan dalaman mesti boleh dibersihkan dan tahan acuan).

Dalam penyejuk lembut yang dijahit, jahitan di antara pelapik dalaman dan lapisan busa penebat ialah laluan lembapan. Air ais yang dicairkan menyusup melalui lubang jarum dan terkumpul di antara pelapik dan buih, di mana ia tidak boleh mengalir atau kering. Selama berminggu-minggu penggunaan biasa, ini menghasilkan bau yang berterusan dan pertumbuhan acuan yang dikenal pasti oleh pegawai pemerolehan sebagai aduan teratas mengenai kualiti produk pembekal warisan.

Kimpalan RF menghapuskan laluan ini secara berstruktur. Pelapik dalaman penyejuk lembut yang dikimpal RF ialah satu besen kedap air—tiada celah jahitan, tiada lubang jarum, tiada tepi pita. Air ais cair kekal di dalam pelapik dan boleh dituang atau disapu. Lapisan penebat kekal kering sepanjang hayat perkhidmatan produk.

Faedah prestasi tambahan binaan sejuk lembut dikimpal RF:

• Ruang dalaman kedap udara mengurangkan pertukaran haba perolakan, secara langsung meningkatkan tempoh pengekalan ais
• Permukaan dalaman TPU yang licin dan tidak berliang memenuhi piawaian sentuhan gred makanan dan menentang pertumbuhan mikrob
• Tampalan tetulang dikimpal HF membenarkan pemasangan D-ring dan pemegang tanpa menembusi membran kalis air utama
• Sistem penutupan zip kedap air boleh disepadukan untuk melengkapkan badan yang dikimpal, mengekalkan prestasi hermetik di pusat akses

8. Ujian Makmal dan Kawalan Kualiti untuk Produk Kimpalan RF

Pembinaan dikimpal RF hanya boleh dipercayai seperti proses QC yang mengesahkannya. Pemeriksaan visual adalah perlu tetapi tidak mencukupi—jahitan boleh kelihatan bercantum sepenuhnya pada permukaan sambil mengandungi lompang dalaman yang akan gagal di bawah tekanan. QC gred profesional untuk produk dikimpal RF kalis air melibatkan beberapa protokol ujian yang berbeza.

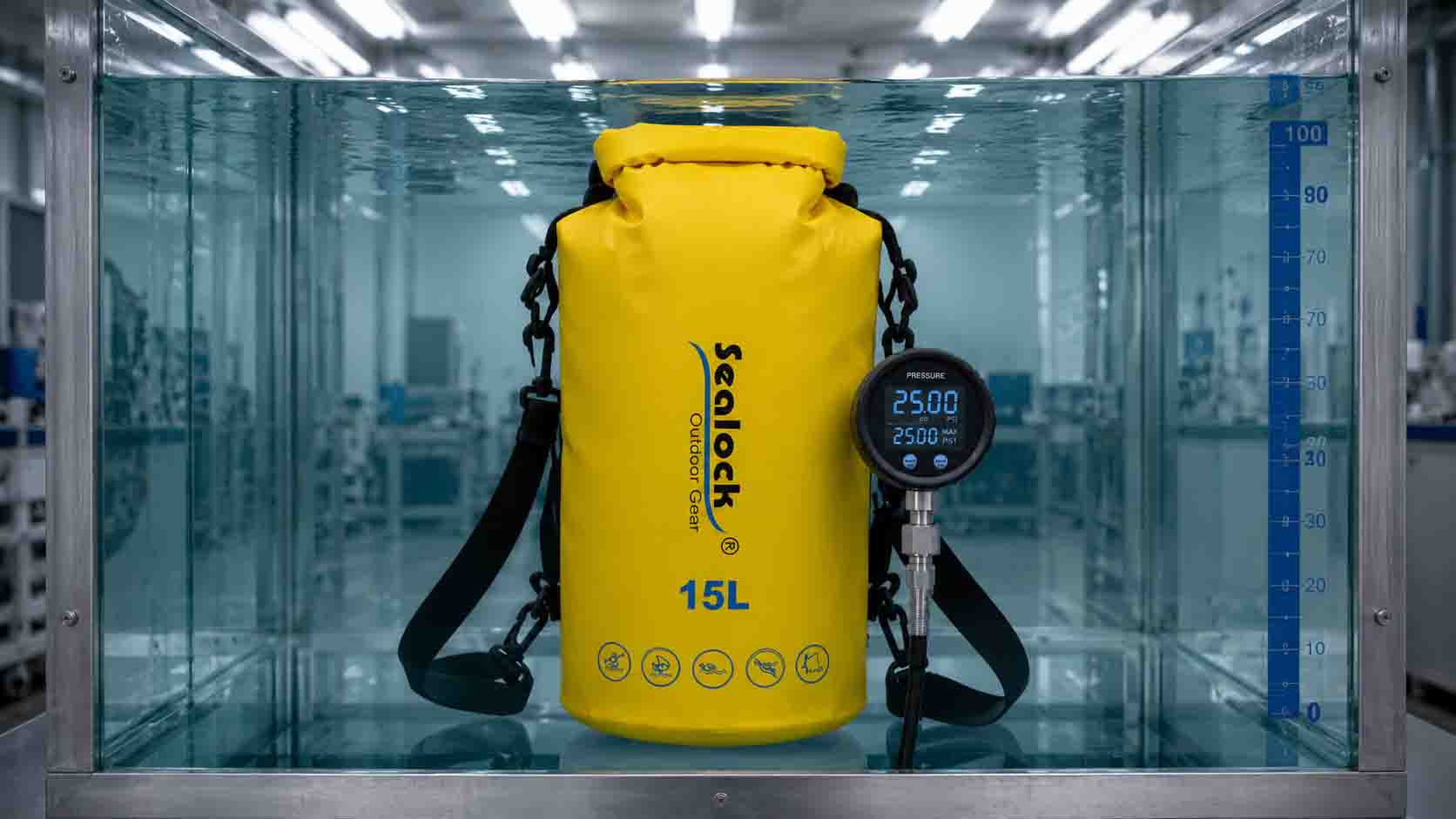

Ujian Tekanan Udara (Hidrostatik).

Ujian integriti jahitan yang paling langsung untuk produk berkadar tekanan. Beg atau penyejuk yang telah disiapkan dinaikkan ke tekanan dalaman yang ditentukan—1.0 Bar ialah piawai untuk aplikasi marin dan tenggelam yang melampau—dan dipegang pada tekanan itu untuk tempoh tertentu. Beg itu ditenggelami atau diperhatikan dengan air sabun untuk mengesan pelepasan gelembung mikro di mana-mana jahitan atau titik penutupan. Tiada pelepasan adalah syarat lulus. Ujian ini mengesahkan prestasi hidrostatik dan rintangan letupan secara serentak.

Ujian Rendaman Air

Produk direndam pada kedalaman tertentu untuk tempoh yang ditetapkan, kemudian diperiksa secara dalaman untuk kemasukan lembapan. Ujian ini mengenal pasti titik kebocoran mikro yang mungkin tidak menghasilkan buih yang boleh dikesan di bawah ujian tekanan udara statik tetapi akan membenarkan penyusupan air di bawah keadaan tenggelam sebenar.

Ujian Pecah Jahitan

Ujian pemusnah yang mengukur tekanan di mana zon kimpalan gagal. Tekanan pecah dibandingkan dengan spesifikasi minimum produk; keputusan di bawah spesifikasi menunjukkan masalah parameter proses yang perlu didiagnosis dan diperbetulkan sebelum pengeluaran diteruskan. Ujian letusan biasanya digunakan pada set sampel daripada setiap pengeluaran pengeluaran dan bukannya unit individu.

Ujian Fleksi Sejuk

Zon kimpalan yang berfungsi dengan baik pada suhu ambien boleh menjadi titik kegagalan rapuh pada suhu rendah, terutamanya jika formulasi bahan atau parameter penyejukan tidak dioptimumkan untuk kegunaan cuaca sejuk. Subjek ujian lentur sejuk mengimpal sampel kepada lenturan berulang pada suhu hingga -20°C atau -30°C, mengesahkan bahawa jahitan mengekalkan integriti di bawah keadaan terma dan mekanikal penggunaan medan cuaca sejuk.

Ujian Luluhawa Dipercepatkan

Sinaran UV, kelembapan tinggi, dan berbasikal pendedahan masin digunakan untuk mensimulasikan penggunaan marin berbilang tahun dalam masa makmal yang dimampatkan. Ujian ini digunakan untuk sampel zon kimpal dan bukannya produk penuh dan menilai lekatan salutan TPU, ketahanan ikatan kimpal dan kestabilan dimensi di bawah tekanan persekitaran jangka panjang.

9. Aplikasi Produk Dikimpal RF Biasa

Peralatan Luar Kalis Air

• Beg kering tenggelam (roll-top dan penutupan zip)
• Beg galas kalis air dan beg sandang
• Pek pinggang berkayak dan berakit
• Beg ekor motosikal dan pannier kalis air

Penyejuk Lembut dan Pembawa Bertebat

• Beg galas sejuk lembut kalis bocor
• Beg penyejuk ikan laut
• Sampel perubatan dan penyejuk pengangkutan vaksin
• Beg penghantaran rantaian sejuk komersial

Produk Perindustrian dan Taktikal

• Tempat perlindungan dan struktur luar kembung
• Penutup dan bekas peralatan kalis air
• Beg kering taktikal khusus tentera
• Pembungkusan dan pembendungan perubatan kalis air
